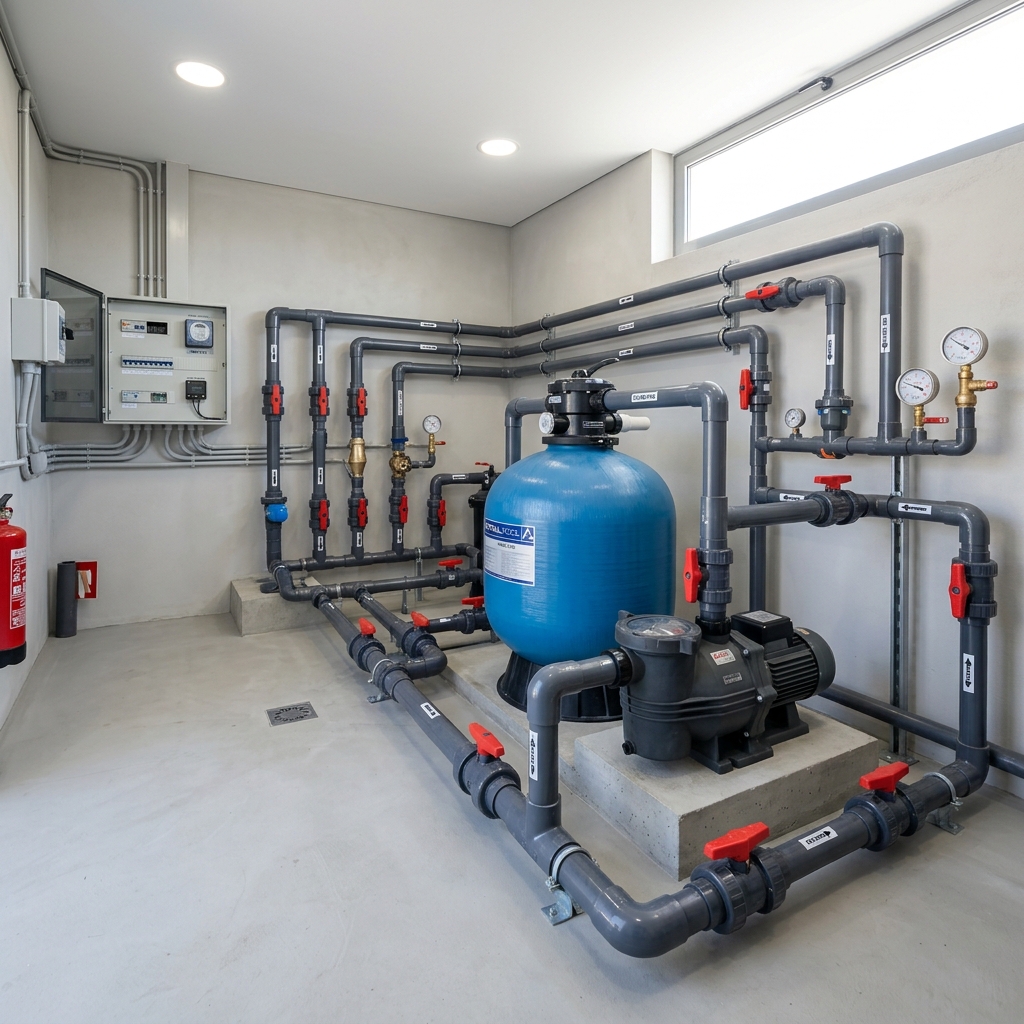

A casa de máquinas é o coração operacional de qualquer piscina. É nela que ficam a motobomba, o filtro, os dosadores e todos os equipamentos de recirculação. Ainda assim, é um dos ambientes mais negligenciados — frequentemente construída de forma improvisada, sem ventilação e sem qualquer consideração pelas exigências da NBR 10339:2018.
Neste artigo, vou detalhar tudo o que a norma técnica exige para a casa de máquinas, os erros mais comuns e como evitá-los.
O que é a casa de máquinas da piscina?
Segundo a NBR 10339, a casa de máquinas é o "local destinado à instalação do conjunto de equipamentos de recirculação, filtração e tratamento, iluminação, aquecimento, ventilação, controle e automação, quando existir". É o recinto técnico que abriga toda a infraestrutura vital da instalação.
Os 9 requisitos obrigatórios (Seção 5.2)
1. Acesso fácil
Deve possibilitar o fácil acesso para operação, manutenção e emergências.
2. Abertura mínima de 0,80 m
A porta deve ter dimensão mínima de 0,80 m, compatível com os equipamentos. Em piscinas residenciais privativas, a norma permite dimensões menores.
3. Espaço para instalação e manutenção
O recinto deve ter espaço suficiente para circulação de pessoas na retirada de peças.
4. Ventilação permanente
Deve haver ventilação permanente para o exterior (NBR 6123). Sem ventilação natural, usa-se sistema mecânico.
Atenção: Risco químico
Casas de máquinas sem ventilação acumulam vapores de cloro, criando risco agudo de intoxicação gravíssima para o operador. Nunca ignore a ventilação.
5. Pé-direito mínimo de 2,30 m
Recomenda-se pé-direito preferencialmente não inferior a 2,30 m.
6. Piso resistente e antiderrapante
Piso de material lavável, antiderrapante e que evite acúmulo de água poçada (com declividade ao ralo de 1%).
7. Iluminação artificial
A iluminação não é uma cortesia, é normatizada pela NBR ISO/CIE 8995-1.
8. Proibição de armazenamento de químicos!
A norma avisa: A casa de máquinas não é dispensário de sobras químicas. Produtos na embalagem geram alta oxidação no maquinário e correm risco de fogo químico.
9. Ponto de água potável no recinto
Deve haver ponto de água para lavagem de mãos e olhos num caso de acidente com o cloro concentrado.
Instalações elétricas (NBR 5410)
Requer proteção meticulosa para os motores que lidam com água. Os disjuntores com fuga à terra (DR) e o aterramento na tubulação são primordiais à salvaguarda.
Os 5 erros mais comuns nas obras
- Sem ventilação: Câmaras seladas acumulando vapores de cloro.
- Espaço em gaiola: Equipamentos tão próximos que não dá pra circular.
- Piso rebaixado sem ralo: Água acumulada do chão entra em contato direto com a elétrica da motobomba.
- Produtos químicos junto à moto-bomba: Corroem os painéis metálicos e os terminais prematuramente.
- Elétrica exposta: Fiação esticada no muro, emendas sem isolamento termoretrátil e DR ausentes.
Dica de Engenharia
Sua casa de máquinas já foi construída há anos? É plenamente factível adaptá-la para a norma com pequenos ajustes técnicos — consulte-nos.
Conclusão
Quando esse sistema é projetado e organizado da maneira correta desde o início, o resultado é muito claro: a sua piscina terá menos problemas de funcionamento, mais durabilidade da bomba e total segurança pro bolsista que realiza o trabalho.
Eng. Thales Sanches
Engenheiro Civil (CREA 199666/D - PR) e fundador da Sanches Engenharia. Especialista em projetos hidráulicos, elétricos e estruturais para piscinas. Mais de 723 projetos entregues em todo o Brasil.
